Бурение с управляемым давлением (MPD / БРД)

При бурении скважин с вскрытием рапонасыщенных пластов возникает критическая ситуация: концентрированный рассол (рапа) под высоким пластовым давлением начинает поступать в скважину, вытесняя буровой раствор. Стандартные методы борьбы — установка цементных мостов и утяжеление бурового раствора — оказываются неэффективными: рапа выдавливает цемент до его затвердевания, активно замещает свежий раствор, что приводит к поглощению. В условиях дефицита пресной воды заготовка раствора затягивается, а высокие дебиты рапы угрожают затоплением окружающей территории. В результате скважина выходит из-под контроля, буровые работы останавливаются, а скважина зачастую подлежит ликвидации.

Проблема начинается с того, что при вскрытии рапонасыщенного пласта пластовое давление значительно превышает гидростатическое давление столба бурового раствора. Из-за этой разницы давлений происходит неконтролируемое поступление концентрированного рассола в скважину, который физически вытесняет буровой раствор из ствола, полностью замещая его. В итоге скважина выходит из-под контроля: на устье возникает излив с высоким избыточным давлением, стандартные методы глушения (цементные мосты, утяжеленный раствор) не работают из-за активного замещения и смыва, что приводит к необходимости ликвидации скважины.

Технология MPD создает замкнутую систему циркуляции с наземным оборудованием, которое мгновенно создает управляемое противодавление на устье скважины. Благодаря этому разность давлений между пластом и скважиной компенсируется без изменения плотности бурового раствора и без необходимости глушения. Неконтролируемый приток рапы останавливается, давление в забое поддерживается в узком технологическом окне (выше порового давления притока, но ниже давления разрушения стенок), и скважина остается под полным контролем на протяжении всего процесса бурения.

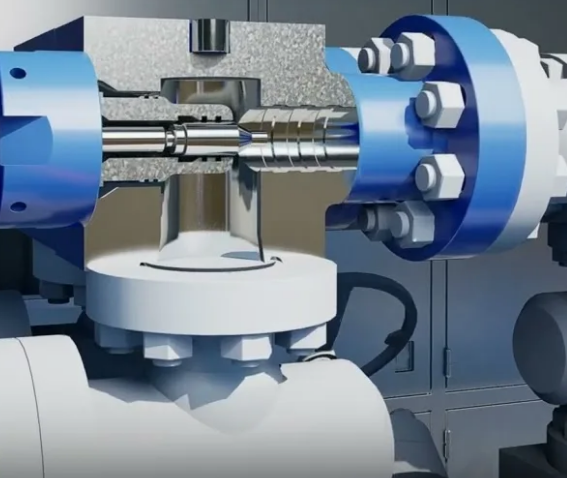

Система MPD включает: устьевой герметизатор для безопасной герметизации и отвода флюидов к системам сепарации; манифольд с дросселями, расходомером, автоматической системой контроля противодавления и предохранительным клапаном. Регулировка забойного давления осуществляется двумя клапанами (входным полностью открытым и выходным частично закрываемым) за счет контроля разницы расходов на входе и выходе. Система реагирует на изменения давления мгновенно, поддерживая давление в заданном диапазоне без изменения плотности рабочей жидкости.

Скважина добуривается до проектного забоя вместо ликвидации, что снижает затраты на бурение в разы. Исключается экологический ущерб от разлива агрессивной рапы (почва, растения, вода). Отпадает необходимость в дорогостоящей процедуре утилизации (вывоза) больших объемов рапы. Буровые работы продолжаются без вынужденных остановок на глушение.

"Бурим в зоне АВПД, давление зашкаливает, раствор не держит, постоянно газопроявления, боимся выброса"
"Вскрили трещиноватый карбонат, начались каверны, раствор уходит в пласт, не можем удержать уровень"
"Бурим на шельфе, экологические требования жесткие, любой разлив — огромные штрафы, нужны технологии без риска"
"Разведочная скважина, пласт неизученный, давление непредсказуемое, боимся потерять скважину на этапе вскрытия"
"Узкое технологическое окно: чуть увеличил плотность — пошел ГРП, уменьшил — приток, как балансировать?"
"Бурим боковой ствол в старой скважине, там остаточное давление, стандартные методы не работают"
"Рапопроявления на каждом кусту, скважины ликвидируем пачками, бюджет трещит, нужно решение"
