Гравитационный инклинометр КЛИН-03

ИНКЛИНОМЕТРИЯ от А до Я ООО «СмартГИС» ведёт работу по разработке геофизического оборудования. С целью обеспечения высоких технико-экономических показателей геофизических работ, повышения безопасности работ, а также в результате вовлечения в разработки месторождений со сложными геологическими и климатическими условиями перед производителями ставится задача поставки точного и надёжного оборудования. Компания «СмартГИС» учитывает современные требования к оборудованию, в основу приборов заложены новейшие достижения техники и технологии, развиваются и совершенствуются методики обработки зарегистрированных данных. Комплексный подход к приборостроению — важнейшее преимущество «СмартГИС», позволяющее поставлять современное, надёжное оборудование. РАЗРАБОТКА И ВНЕДРЕНИЕ ОБОРУДОВАНИЯ ДЛЯ ГИС Основным направлением деятельности фирмы является приборостроение для геофизических исследований. Специалисты «СмартГИС» осуществляют конструирование, программирование и сборку оборудования. Компания производит малогабаритное скважинное оборудование, оборудования для измерения в процессе бурения, системы промышленной автоматики, а также предоставляет инженерные услуги по разработке оборудования. Опыт, исследования и творческий подход формируют основу для решения любых задач. Арсенал специалистов располагает многомерными моделями физических процессов, инструментами математического моделирования, а также комплексами современных программ сквозного проектирования. ОРИЕНТИРОВАННОСТЬ НА СПЕЦИФИКУ РАБОТЫ ЗАКАЗЧИКА Тесное сотрудничество с сервисными компаниями позволяет в рамках компании производить высококачественное оборудование, с учётом специфики конкретной задачи и индивидуальных требований заказчика. Новизна, высокая детализация и научная обоснованность методического обеспечения формируют основу надёжного, точного оборудования, готового работать в сложных условиях эксплуатации.

На кустовой площадке в результате неплановых работ возникла необходимость зарезки второго бокового ствола скважины (ЗБС). В наличии у бригады имеется клин-отклонитель, но отсутствует геофизический прибор (инклинометр) для точной установки клина в заданном азимутальном направлении. Геофизические партии заняты на других объектах, их вызов требует длительного ожидания и несет высокие затраты. Требуется портативный прибор, который можно оперативно спустить на геофизическом кабеле и промерить угол установки клина-отклонителя непосредственно перед фрезерованием.

Проблема начинается с того, что клин-отклонитель устанавливается в скважину без контроля азимута (направления ориентации направляющей грани). Из-за этого фрезеруемое «окно» в обсадной колонне и последующий технологический карман (новый отклоненный ствол длиной 10-15 м от вырезанного окна) закладываются в неверном направлении относительно целевого пласта. Это приводит к зарезке бокового ствола в неверном азимуте и невозможности достичь целевого горизонта, поскольку перестроить профиль траектории не представляется возможным — для коррекции потребуется слишком много интервалов кривления, что физически недостижимо. Итог: потеря ствола и убытки порядка 20 млн рублей.

Гравитационный инклинометр КЛИН-03 делает следующее: с помощью трехкомпонентного магнитометра измеряет проекции вектора магнитного поля Земли, а с помощью трехкомпонентного акселерометра (MEMS-технология) — проекции вектора гравитационного поля. Микропроцессор прибора в реальном времени вычисляет азимут и угол установки инструмента (УУИ/Toolface) с учетом конструктивного угла смещения между осью прибора и направляющей гранью клина. Данные передаются на наземную панель по одножильному геофизическому кабелю методом частотного разделения: постоянное напряжение питает забойный блок, а высокочастотная модуляция (FSK) передает цифровые пакеты. Благодаря этому оператор на поверхности видит точное азимутальное положение клина в реальном времени, разворачивает сборку до достижения целевого значения и фиксирует кабель. Негативный процесс (слепая установка клина) останавливается, и вместо этого происходит точное ориентирование клина с успешностью 95%, что гарантирует закладку окна и кармана в заданном направлении.

Диаметр скважинного прибора: не более 38 мм
Длина: 760 мм (прибор отдельно), 1400 мм (в сборе с пером)
Масса нетто: не более 7 кг
Диапазон измерения зенитного угла: 0-180°, погрешность ±0,25°
Диапазон измерения азимута (угла положения корпуса): 0-360°, погрешность ±1,5° (при зенитных углах 5°-175°)
Условия эксплуатации: температура -10...+120°C, давление до 60 МПа
Потребляемая мощность: не более 1,2 Вт в режиме передачи
Габариты наземной панели: 165×250×85 мм

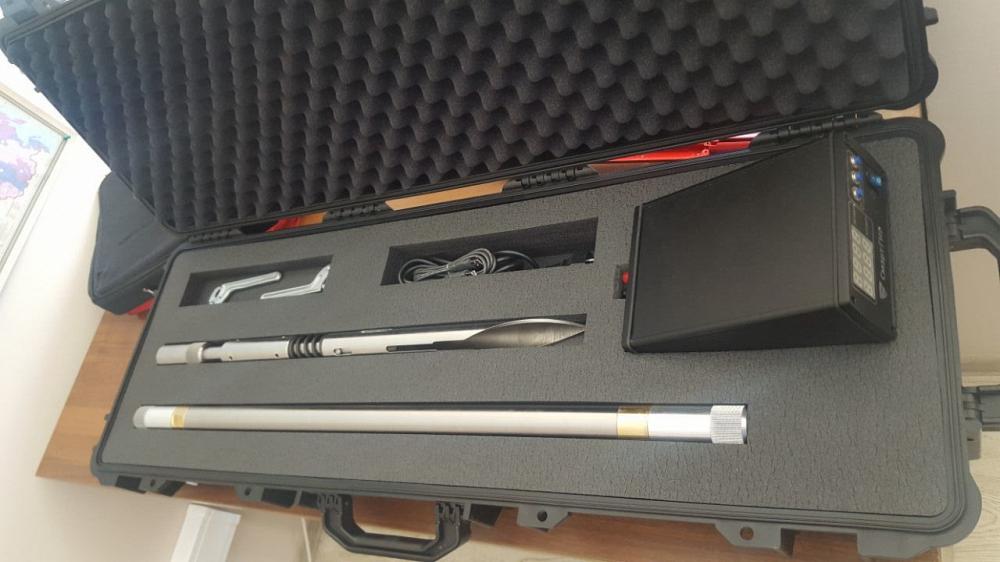

Поставляется в модульном исполнении: забойный модуль с датчиками (магнитометр + акселерометр), локатор муфт (СМГ-ЛМ-021-00) для привязки по глубине, опционально модуль гамма-каротажа («Квазар») для привязки к геологическому разрезу, наземная панель с монитором
Спускается на стандартном одножильном геофизическом кабеле (до 6000 м)

Экономия до 300 000 рублей на одну операцию (при наличии собственного геофизического грузовика с автоматизированным кабель-барабаном)
Предотвращение потери ствола стоимостью около 20 млн рублей
Успешность ориентирования клина-отклонителя: 95%
Исключение простоев буровой бригады в ожидании геофизических партий
Оперативность развертывания: прибор готов к работе непосредственно на кустовой площадке без привлечения подрядчиков

«У нас авария на скважине, нужно срочно делать зарезку бокового ствола, а геофизиков ждем уже пятые сутки — буровой простой жжет деньги каждый час»
«Работаем на удаленном кусту в труднодоступном районе, вызов геофизической партии — это логистика на неделю вперед, а зарезку надо сделать вчера»
«Мы небольшая нефтесервисная компания, каждый вызов геофизиков съедает всю маржу с проекта, нужен свой прибор для ориентирования клина»
«На кусту пять скважин, и на трех нужна зарезка — геофизическая партия нужна постоянно, а они заняты на чужих объектах, очередь на месяц»
«После аварии с инструментом нужно быстро уйти в сторону и сделать ЗБС, каждая минута простоя стоит сотни тысяч, нет времени ждать геофизиков»
«Работаем в условиях магнитных помех от близкорасположенных скважин на кусту, нужен прибор с точной компенсацией помех для корректного ориентирования»
«Нужна зарезка на арктическом объекте — логистика геофизической партии крайне сложна и дорога, требуется компактное решение, которое можно держать постоянно на площадке»
