Фрезер торцевой с ловушкой (ФТЛ)

Аварийные работы в наклонно-направленной скважине: в результате дифференциального прихвата или механического обрушения горных пород при попытках расхаживания произошел обрыв бурильной колонны (СБТ 89 мм) выше места прихвата. Часть КНБК и бурильных труб осталась в скважине. Спуск печати показал, что оторванная «голова» оставленной компоновки представляет собой сплющенный разорванный конец тела СБТ 89 мм, прижатый к верхней стенке скважины. Зенитный угол в интервале обрыва составляет 68°. Стандартные попытки извлечения метчиком не удаются.

Причина: Обрыв бурильной трубы выше места прихвата в наклонном интервале (зенитный угол 68°), при этом сплющенный конец трубы прижат к верхней стенке скважины.
Процесс: Стандартный метчик имеет конусную форму наконечника, который не может опереться на стенку скважины и зацепить сплющенный, деформированный край трубы. При спуске конус соскальзывает с прижатой к стенке трубы, не может центрироваться над отверстием и проникнуть внутрь для нарезки резьбы.
Симптом: Невозможность захвата и извлечения оставленного в скважине инструмента стандартными ловильными инструментами, многократные безрезультатные попытки, рост НВП.

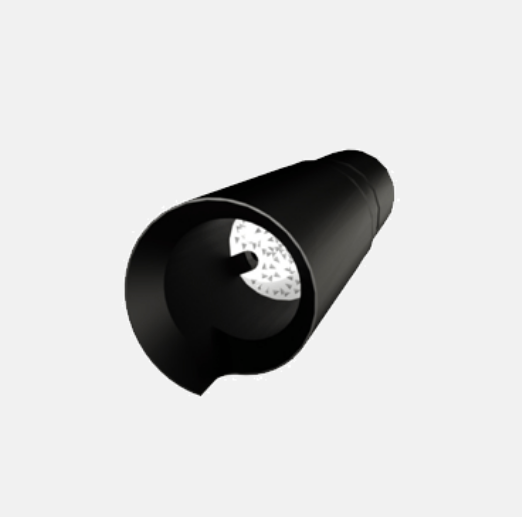

Фрезер торцевой с ловушкой выполнен в форме полого «стакана» с направляющей воронкой. На внешней режущей кромке расположен зацепной зубец, который при вращении компоновки цепляет смятый конец трубы, поддевает его и направляет внутрь полой полости фреза.
Остановка негативного процесса: Как только труба входит внутрь фреза, торцевая режущая кромка с твердосплавной напайкой «обуривает» пространство вокруг трубы, срезая всё, что удерживает её (породу, продукты обрушения, зону прихвата), освобождая трубу.
Позитивный результат: Внутри фреза расположен второй зацепной зубец на внутренней стенке, который надежно фиксирует схваченную трубу и не даёт ей вырваться при подъёме. Компоновка извлекается целиком.

Материал: высокопрочная легированная сталь.
Конструкция: состоит из направляющей воронки и торцевого фрезера ФТ, соединённых между собой.
Режущая поверхность: торцевая часть оснащена режуще-истирающей напайкой из частиц дроблёного карбида вольфрама, внедрённых в матрицу из никельсодержащей латуни.
Присоединение: в верхней части корпуса выполнена замковая резьба для соединения с бурильной колонной.
Циркуляция: через отверстия в торцевом фрезере осуществляется подача промывочной жидкости для охлаждения и интенсивного выноса шлама.
Размерная линейка: 22 типоразмера от ФТЛ-85/65 до ФТЛ-285/249 (наружный диаметр от 85 до 285 мм, внутренний — от 65 до 249 мм), толщина рабочей поверхности 20 мм.

«Метчик уже третий раз спускаем — соскальзывает и не может зацепить трубу, конец сплющен и прижат к стенке, зенитный угол за 60°. Что делать?»
«После дифференциального прихвата в наклонном участке расходили колонну, превысили нагрузку — СБТ оборвалась. Печать показала, что конец смят и прижат к верхней образующей. Метчик не входит.»
«При бурении с забойным двигателем произошло обрушение породы вокруг КНБК, трубу прихватило, при попытке подъёма оборвали выше места прихвата. Стандартный ловильный инструмент не берёт.»
«В горизонтальном участке при проработке прихвата оборвали бурильную. Торец деформирован, к стенке прижат, метчик просто скользит по нему и не может зайти внутрь.»
«При аварийных работах в кавернозном интервале трубу прихватило, при расхаживании оборвали. Спуск печати показал, что конец "разлохмачен" и прижат. Нужен инструмент, который сам захватит и вытащит.»
«Спустили метчик в наклонно-направленную скважину с углом 70° — не можем попасть в трубу, она прижата к стенке. Нужен инструмент, который не требует точного центрирования.»
«После неудачных попыток извлечь оставленную трубу метчиком потеряли уже двое суток. Нужен инструмент, который гарантированно захватит деформированный конец и вытащит колонну.»
