Технологическая карта бурения (ткб): современный стандарт планирования и профилактики осложнений при строительстве нефтяных и газовых скважин

ВВЕДЕНИЕ: АКТУАЛЬНОСТЬ СОВЕРШЕНСТВОВАНИЯ ИНСТРУМЕНТОВ ПЛАНИРОВАНИЯ БУРОВЫХ РАБОТ

Строительство нефтяных и газовых скважин в современных условиях характеризуется возрастающей сложностью геологических условий, увеличением глубины и протяженности горизонтальных участков, а также необходимостью строгого соблюдения требований промышленной безопасности и охраны окружающей среды. Согласно отраслевой статистике, осложнения и аварии при бурении составляют до пятнадцати-двадцати процентов от общего цикла строительства скважин, что напрямую влияет на экономику проектов и соблюдение производственных графиков.
Традиционные методы планирования буровых работ, исторически основанные на геолого-технологических нарядах, в их классическом текстовом исполнении не всегда обеспечивают достаточную оперативность доведения критически важной информации до всех участников бурового процесса. Особенно остро эта проблема проявляется при работе в сложных геомеханических условиях, где требуется непрерывный мониторинг параметров ствола и быстрое принятие решений на основе превентивных данных.
Технологическая карта бурения (ТКБ) представляет собой современный формат представления информации о скважине, объединяющий графические и текстовые данные о ключевых точках, событиях и рисках на всем протяжении ствола — от проектной глубины до забоя. Документ строится в масштабе по стволу и визуализирует геомеханические свойства пород, прогнозируемое состояние ствола, градиенты обрушений и поглощений, а также планируемые превентивные мероприятия.
Внедрение ТКБ в практику буровых компаний соответствует требованиям современных отраслевых стандартов, включая российские нормативные документы (РД 153-39.0-077-2001, ГОСТ Р 55890-2013) в части планирования и управления рисками, а также международным рекомендациям по операционной безопасности и эффективности коммуникации на буровых площадках.

ОПЕРАЦИОННАЯ РЕАЛЬНОСТЬ: КАДРОВАЯ ДИНАМИКА И ВОСПРИЯТИЕ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

Современная нефтегазовая отрасль сталкивается с объективной трансформацией кадрового потенциала. Высокая интенсивность вахтового метода работы, ротация специалистов между объектами и постоянный приток новых кадров требуют создания инструментов, способных обеспечить быструю и качественную адаптацию персонала. В таких условиях традиционные проектные документы, содержащие десятки страниц таблиц, текстовых описаний и нормативных ссылок, часто оказываются недостаточно эффективными для оперативного использования полевыми бригадами.
Классический геолого-технологический наряд исторически ориентирован преимущественно на инженерно-технический состав и супервайзеров. Глубокое погружение в его содержание требует значительного времени и профильной подготовки. В реальной производственной обстановке остальные участники процесса — бурильщики, помощники бурильщика, специалисты по долотному оборудованию, геофизики, технологи по растворам и цементированию — зачастую обращаются к документу лишь при возникновении нештатных ситуаций или отклонений от графика. Это создает информационный разрыв между планированием и исполнением, когда критически важные превентивные указания доходят до исполнителей с задержкой или в неполном объеме.
Ситуация усугубляется тем, что современные буровые проекты требуют слаженной работы множества подрядных организаций. Каждый специалист отвечает за свой участок, но риски в бурении носят системный характер: изменение плотности раствора влияет на устойчивость ствола, гидравлические параметры влияют на качество очистки, а осевая нагрузка влияет на ресурс долота и компоновки низа бурильной колонны. При традиционном подходе синхронизация действий требует дополнительных согласований, что снижает оперативность и увеличивает вероятность ошибок.
Важно: Информационная перегрузка текстовыми документами не является следствием недостаточной квалификации специалистов, а отражает объективную потребность в современных форматах подачи данных, соответствующих темпу и многозадачности современных буровых процессов. Визуализация и структурирование информации позволяют компенсировать эффект «шума» и выделить критически важные параметры.
Именно в этом контексте технологическая карта бурения выступает не как замена проектной документации, а как инструмент операционной синхронизации. Она трансформирует сложные инженерные данные в наглядный формат, понятный каждому участнику бригады вне зависимости от стажа работы или специализации. Это обеспечивает единое информационное поле, где планирование становится общим знанием, а не узковедомственным документом.

ТЕХНОЛОГИЧЕСКАЯ КАРТА БУРЕНИЯ КАК ИНСТРУМЕНТ КОММУНИКАЦИИ И ПРЕВЕНТИВНОГО ПЛАНИРОВАНИЯ

Ключевое преимущество ТКБ заключается в её архитектурной логике: информация размещается в масштабе по стволу скважины с шагом десять метров, что позволяет визуально сопоставлять литологию, конструкцию, параметры бурового раствора, геомеханические риски и требуемые действия в единой плоскости. Такая организация данных исключает необходимость «искать» информацию в разных разделах многостраничных документов.

Основные структурные элементы карты

ТКБ состоит из нескольких функциональных блоков, обеспечивающих полноту и точность передачи данных:

• Блок обозначений и легенд: стандартизированные графические символы, цветовые индикаторы уровней риска и условные обозначения, исключающие двусмысленность трактовки.
• Основной профиль скважины: отображение глубины по стволу и вертикальной глубины, зенитного угла, азимута, интенсивности искривления, литологического разреза, интервалов спуска обсадных колонн и цементирования.
• Геомеханический и физический блок: пористость, проницаемость, плотность скелета породы, модуль Юнга, коэффициент Пуассона, прочность на одноосное сжатие, градиенты пластового давления и гидроразрыва.
• Блок событий и рисков: визуальное выделение интервалов аномально высокого пластового давления, зон поглощений, неустойчивых глинистых горизонтов, участков пересечения тектонических нарушений.
• Блок мероприятий: нумерованный перечень конкретных действий с указанием ответственных служб и специалистов, привязанный к конкретным глубинам.

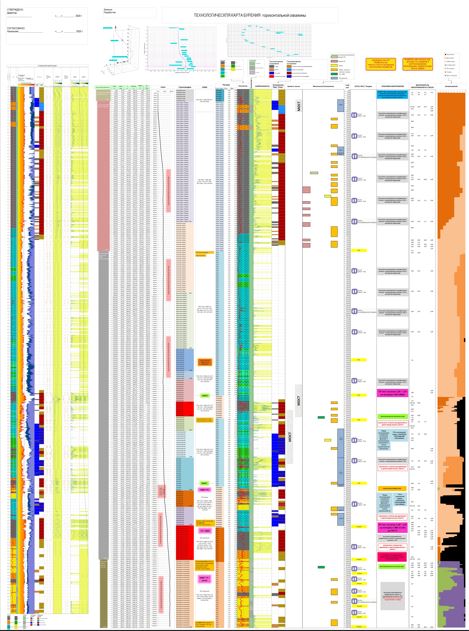

Рис. 1. Общая структура технологической карты бурения с выделением основных информационных блоков: блок обозначений символов и легенд, основной блок карты бурения в масштабе по стволу, блок геомеханических и физических свойств пород, блок событий и рисков, блок мероприятий

Эффект визуальной синхронизации

Благодаря наглядной структуре ТКБ становится центральным элементом ежесуточных производственных совещаний. Мастер буровой, указывая на конкретный интервал карты, может за несколько минут донести до всей бригады и представителей подрядных организаций ключевую информацию: какие породы предстоит вскрыть, где ожидается сужение ствола или поглощение, какие параметры раствора необходимо поддерживать, какие ограничения по эквивалентной циркулирующей плотности следует соблюдать.
Практический эффект заключается в том, что даже специалисты узкого профиля, например, инженеры по долотному оборудованию или геофизики, получают полное понимание предстоящих геомеханических условий и технологических ограничений без необходимости детального изучения многостраничных текстовых документов. Это позволяет им заранее подготовить оборудование, скорректировать режимы бурения и согласовать действия с бурильщиками, исключая реактивное реагирование на уже возникшие проблемы.
При перевахтовках вновь прибывший персонал вводится в курс дела за несколько часов вместо традиционных двух-трех дней изучения проектной документации. Карта, закрепленная на магнитной доске в офисе буровой, обеспечивает постоянную визуальную доступность информации, превращая планирование из формального процесса в живую операционную практику.

ТЕХНОЛОГИЯ ПРОЕКТИРОВАНИЯ И ИНЖЕНЕРНАЯ БАЗА ТКБ

Проектирование технологической карты бурения представляет собой многоэтапный процесс, требующий интеграции данных из различных источников и применения современных инженерных методик. Качество ТКБ напрямую зависит от точности входных данных и корректности геомеханического моделирования.

Факторный анализ осложнений

Работа начинается со сбора и систематизации фактических данных о осложнениях, возникших при бурении ближайших скважин на месторождении или соседних площадях. Анализируются интервалы и интенсивность поглощений бурового раствора, случаи сужения ствола и прихватов компоновки низа бурильной колонны, проявления неустойчивости глинистых пород, газоводопроявления, отказы бурового инструмента и проблемы с качеством цементирования. Собранные данные интерполируются на плановый профиль новой скважины с учетом расстояния между скважинами, разницы в глубинах и профилях, временного фактора и изменений в технологии бурения.
Внимание: Интерполяция данных должна проводиться с учетом литологической изменчивости и наличия тектонических нарушений. Даже в пределах одного месторождения геомеханические условия могут существенно различаться, что требует обязательной корректировки прогноза по мере получения новых данных при бурении.

Геомеханическое моделирование и инженерные расчеты

На основе факторного анализа строится геомеханическая модель плановой скважины. Рассчитываются градиенты порового давления, давления гидроразрыва и обрушений. Для определения безопасного окна бурения используются аналитические модели, учитывающие данные акустического каротажа, плотность горных пород, коэффициент Пуассона и модуль Юнга. Результаты позволяют определить допустимый диапазон плотностей бурового раствора, находящийся между градиентом обрушений и градиентом гидроразрыва.
Параллельно выполняется комплекс гидравлических и прочностных расчетов. Определяется оптимальная подача буровых насосов в литрах в секунду, рассчитываются потери давления в циркуляционной системе в мегапаскалях, определяется эквивалентная циркулирующая плотность с учетом гидравлических потерь в кольцевом пространстве. Выполняется расчет критических нагрузок: осевая нагрузка на долото в килоньютонах, крутящий момент в килоньютон-метрах, допустимое натяжение и сжатие бурильной колонны. Рассчитываются параметры цементирования: объем тампонажного раствора, плотность и реология, время ожидания затвердевания, давление опрессовки.

Формирование рекомендаций и верстка карты

На заключительном этапе все рассчитанные параметры и выявленные риски систематизируются и переносятся в формат ТКБ. Для каждого интервала бурения формируются конкретные рекомендации: рекомендуемая плотность бурового раствора, реологические параметры (пластическая вязкость, динамическое напряжение сдвига), тип и концентрация кольматантов, ограничения по скорости проходки, требования к качеству ствола и превентивные мероприятия. Каждое действие привязывается к конкретной глубине и ответственному исполнителю.

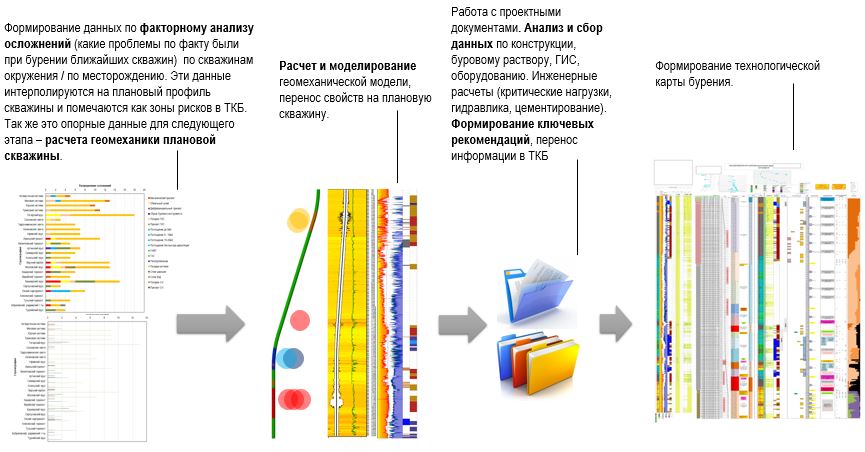

Рис. 2. Последовательность этапов проектирования технологической карты бурения: факторный анализ осложнений по скважинам окружения, геомеханическое моделирование, работа с проектными документами, инженерные расчеты, формирование рекомендаций и перенос информации в ТКБ

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ТРАДИЦИОННОГО ПОДХОДА И ТЕХНОЛОГИЧЕСКОЙ КАРТЫ

Для объективной оценки преимуществ ТКБ необходимо сопоставить её с традиционным форматом проектной документации по ключевым операционным критериям. Сравнение проводится не с целью противопоставления документов, а для демонстрации их функциональной взаимодополняемости.

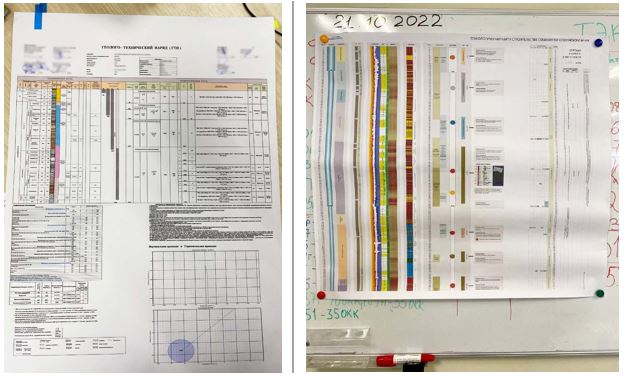

Рис. 3. Сравнение стандартного геолого-технологического наряда и технологической карты бурения, закрепленной на магнитной доске в вагоне бурового мастера: наглядность представления информации, удобство использования на ежесуточных совещаниях, скорость восприятия критических параметров
Таблица 1. Сравнительный анализ операционного использования проектных форматов

Вывод: ТКБ и традиционный геолого-технологический наряд не исключают, а дополняют друг друга. Наряд остается официальным проектным документом, содержащим полную техническую и нормативную базу. ТКБ служит оперативным инструментом синхронизации, превращая сложные инженерные данные в понятные и actionable указания для полевого персонала.

ЗАКЛЮЧЕНИЕ

Технологическая карта бурения зарекомендовала себя как эффективный инструмент операционного планирования и профилактики осложнений при строительстве нефтяных и газовых скважин. Её внедрение решает не только технические задачи, но и коммуникационные, обеспечивая единое информационное поле для всех участников бурового процесса. В условиях современной кадровой динамики и необходимости ускоренной адаптации персонала ТКБ выступает мостом между сложными инженерными расчетами и полевым исполнением.
Внедрение ТКБ обеспечивает снижение непроизводительного времени за счет превентивных действий и заблаговременного информирования, повышение безопасности буровых работ, улучшение коммуникации между офисными инженерами и полевыми бригадами, а также стандартизацию подходов к планированию. Для успешного применения рекомендуется разработать корпоративный стандарт с едиными обозначениями, организовать обучение персонала, назначить ответственных за актуализацию данных и интегрировать карту в ежедневные производственные процессы.
Итоговый вывод: Технологическая карта бурения — это философия проактивного управления рисками, основанная на прозрачности данных, превентивном планировании и командной синхронизации. Её применение соответствует лучшим отраслевым практикам и является необходимым элементом операционной эффективности современной буровой компании.

Список литературы

1. РД 153-39.0-077-2001. Правила безопасности в нефтяной и газовой промышленности. — М., 2001.
2. ГОСТ Р 55890-2013. Скважины нефтяные и газовые. Общие требования к строительству. — М., 2014.
3. Зубков В.М., Кузнецов О.Л. Геомеханика бурения скважин. — М.: Недра, 2018. — 384 с.
4. Михайлов Н.Н. Буровые растворы: теория и практика. — М.: ООО «Недра-Бизнесцентр», 2019. — 512 с.
5. Коршак А.А., Шаммазов А.М. Основы нефтегазового дела. — Уфа: ДизайнПолиграфСервис, 2020. — 544 с.
6. Материалы отраслевых конференций по бурению и разработке нефтяных месторождений, 2020-2025.
7. Корпоративные стандарты и регламенты ведущих буровых компаний по планированию строительства скважин.

ПРИМЕРЫ ПРАКТИЧЕСКОГО ПРИМЕНЕНИЯ НА БУРОВОЙ

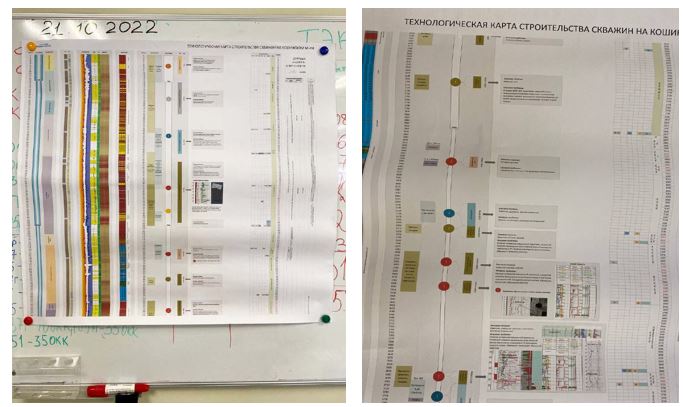

Рис. 4. Примеры практического применения технологической карты бурения на буровой: проведение ежесуточного инструктажа с использованием ТКБ на магнитной доске, обсуждение предстоящих интервалов бурения с буровой бригадой и специалистами подрядных организаций, введение в курс дела нового персонала при перевахтовках

Практика применения ТКБ на буровых площадках демонстрирует высокую эффективность данного инструмента. На утренних производственных совещаниях мастер буровой выделяет на карте интервал, который предстоит пройти в ближайшие сутки, озвучивает особенности и риски, распределяет задачи между службами. Подобный подход позволяет всем участникам процесса — от бурильщика до специалиста по долотному оборудованию — иметь четкое понимание предстоящих работ и необходимых превентивных мер.
Особенно ценным оказывается применение ТКБ при перевахтовках, когда новый персонал должен быстро войти в курс дела. Визуальная наглядность карты позволяет сократить время адаптации с нескольких дней до нескольких часов, что критически важно в условиях непрерывного производственного цикла.
